浮球液位計

發布時間:2021-01-17 19:45
浮球液位計

產品概述

/ product introduction
HW-UQZ磁浮球液位計由磁浮球、傳感器、變送器三部分組成。當磁浮球隨液位變化,沿導管而上下浮動,浮球內的磁鋼吸合傳感器內相應位置上的干簧管,使傳感器的總電阻(或電壓)發生...

產品簡介

/  product introduction
HW-UQZ浮球液位計由磁浮球、傳感器、變送器三部分組成。當磁浮球隨液位變化,沿導管而上下浮動,浮球內的磁鋼吸合傳感器內相應位置上的干簧管,使傳感器的總電阻(或電壓)發生變化,再由變送器將變化后的電阻(或電壓)信號轉換成4~20mA的電流信號輸出。并可在顯示儀上設定上、下限報警,實現對液位的位式控制。 浮球液位計適用于煉油、化工、造紙、食品和制藥等行業,也可適用污水處理及各類敞口或帶壓容器內介質液位的測量,對于地下貯槽和高層水箱的液位測量尤為理想。HW-UQZ浮球液位計是UQK系列浮球液位控制器的拓展產品。該浮球液位控制器輸出4~20mA標準電流信號與III型電動儀表配套,可實現液位的自動檢測、控制和記錄。浮球液位計由不銹鋼或防腐材料制成,且具有隔爆的防護性能。


產品特點

/  product characteristic
●安裝方便,結構簡單;
●性能可靠,耐腐蝕、防爆;
●智能電子部件由一塊主機板和一塊液晶屏組成;
●可就地按鍵調整最程和零點;
●在采用HART協議的分散控制系統中同主機進行雙向通訊;
●帶有EEPROM,不因斷電丟失數據;
●可用HART通訊手操器或微機與本智能儀表進行雙面通訊而不中斷輸出信號,適合防爆或不方便拆裝儀表場所對儀表的測量、過程參數、設備組態、校準、診斷信息通過HART協議訪問或改。

技術參數

/  technical parameters
●測量范圍:0~3500mm;
●供電電壓:12~36V  DC;
●輸出信號:兩線制4~20mA.DC疊加數字信號,由 用戶選擇開方或線性輸出;
●負載電阻:250Ω;
●測量精度:±10mm ;
●環境溫度:-40~80℃;
●工作溫度:-20~120℃;
●公稱壓力:≤1.6MPa ;
●法蘭標準:A:JB/T82.1-94(平面法蘭)   DN100   PN1.6 球φ90;
                  B:JB/T82.1-94(平面法蘭)   DN80  PN0.6 球φ76;
●介質密度:≥0.65g/cm-3;
●介質粘度:≤0.015PaS;
●接液材質:不銹鋼;
●防護等級:IP65?!?nbsp;


產品選型

/  product selection
一、選型表
型 號 規 格 表 示 內 容
HW-UQZ   磁浮球液位變送器
  1     頂置式
2     側側式
3     側底式
4     支架式
  H   測量范圍H
    * 引頸長度(選01型時請注明)
HW-UQZ

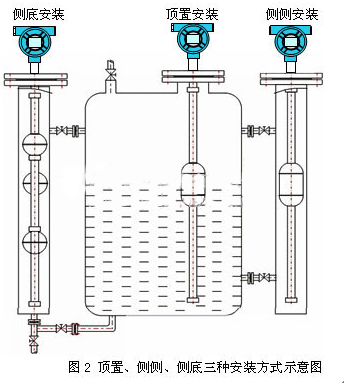

二、四種安裝方式
A:頂置安裝    B:側側安裝   C:側底安裝  D:支架安裝
(訂貨時請用戶注明安裝形式和引頸長度L值。)
浮球液位計(圖1)

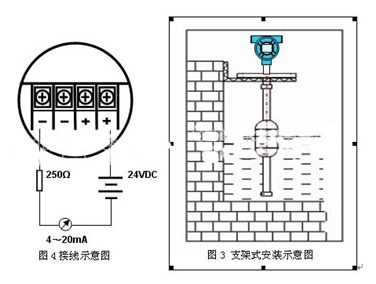

對于敞口或非金屬容器,可以采用支架安裝方式。具體形式見圖3。


三、接線方式: (見圖4)
浮球液位計(圖2)



四、操作說明
1、按鍵操作
調零鍵[Z]、調整鍵[S]、功能鍵[M]
操作內容 操作方法 備注
按鍵開鎖 同時按下[Z]和[S]鍵5秒鐘以上,便可開鎖(LCD屏幕顯示:OPEN)。
PV值清零(即零位調整) 將浮球直接置于零位上,按鍵開鎖后,再同時按下[Z]、[S]鍵2秒鐘以上,便可將當前PV值設置為0,(LCD屏幕顯示:PV=0) 如果當前PV值與0值的偏差超出50%FS,PV值清零無效,(LCD屏幕顯示:PVER)
4mA點有源遷移 按鍵調零:將浮球置于零位,按下[Z]鍵2秒鐘,變送器將輸出4mA電流,完成調零操作。(LCD屏幕顯示:LSET)
20mA點有源遷移 按鍵調滿:將浮球置于滿位,按下[S]鍵2秒鐘,變送器輸出20mA電流,完成調滿操作。(LCD屏幕顯示:HSET)
變送器數據恢復 先按下[Z]鍵,再接通電源,繼續按住[Z] 5秒鐘以上,如果LCD屏幕顯示OK,則說明已將變送器數據恢復到出廠時狀態,松開按鍵便可,若LCD顯示FAIL,則說明示未對變送器進行過數據備份,無法將變送器數據恢復到出廠時狀態。

如果2分鐘之內沒有任何按鍵按下,變送器按鍵自動鎖住,若要操作,需重新開鎖。以上操作,使用調零鍵【Z】、調滿鍵【S】即可實現,兩按鍵變送器主板按鍵操作說明同上。不帶表頭顯示外接電流表也可實現調整。2、測量參數設置   測量參數設置時,連續按下功能鍵【M】將依次顯示ZERO、SPRN、DPMP、DISP、FIX C 最后按功能鍵確認并退出設置狀態恢復顯示狀態。
 顯示內容 設置內容 操作方法
0.888ZEPO CM 設置4mA點量程 按[Z]鍵選擇修改的數字或小數點 按[S]鍵調整數值或小數點位置
100.00SPRN CM 設置20mA點量程 同上 同上
2.000DPMP S 設置阻尼時間 同上 同上
12.008DISP mA 設置顯示模式 按[S]鍵選擇顯示模式(顯示液位、電流、百分比)
3.6FIX C CM 固定電流輸出 輸出屏幕顯示的電流值(3.6、4、8、12、16、20、22.8mA)
